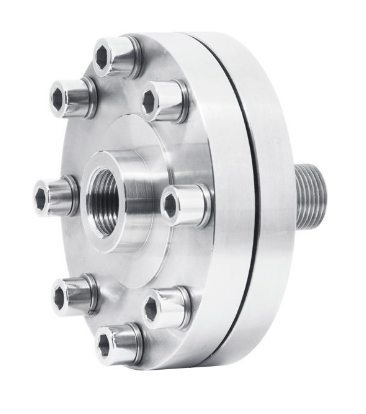

Мембранные разделители сред предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее агрессивных, горячих, кристаллизирующихся сред, несущих взвешенные твердые частицы. Используются во всех отраслях промышленности, где требуется защита прибора, в частности: очистные сооружения, перерабатывающая промышленность, нефтяная промышленость, газовая промышленость, пищевая промышленость, машиностроение и т.д.
Разделитель применяется в составе с такими приборами, как: датчики давления, манометры, мановакуумметры, преобразователи давления.
Стоимость мембранного разделителя РМ-С10/В10/Н11 зависит от имеющегося диапазона давления, и дополнительных опций: материала исполнения деталей (фланца, корпуса и мембраны), дополнительного фторопластового покрытия мембраны.
| Тип | Присоединение | Присоединение к средству измерения – к процессу | Цена/руб. |
| РМ-Н11 | штуцерное | внутр. М20х1,5 / нар. М20х1,5 | 4990 |
| РМ-С10 | 4890 | ||
| РМ-В10 | 4790 |
Стоимость дополнительного фторопластового покрытия +390руб.
Технические характеристики разделителей РМ-Н11/С10/В10
| Технические параметры | Значения |
| Диапазон измерения давления | Низкие давления (РМ-Н11) -0,1…0,4 МПа Средние давления (РМ-С10) -0,1…2,5 МПа Высокие давления (РМ-В10) 0…100 МПа |
| Резьба присоединительного штуцера | М20х1,5( внутр.) — к средству измерения М20х1,5( нар.) — к процессу |
| Диапазон рабочих температур | -50…+200°C -50…+100°C ( с гидрозаполнением) |
| Дополнительная погрешность измерений, вносимая разделителем | не более ±0,5% нормирующего значения* давления прибора, комплектуемого разделителем |
| Марки разделительной жидкости | ПМС-20 (По заказу возможно заполнение другой разделительной жидкостью) |
| Материал корпуса и фланцев | нержавеющая сталь 08Х17Н13М2 |
| Материал исполнения мембраны | нержавеющая сталь 08Х17Н13М2 |
| Диаметр проходного отверстия | 10 мм |
| Вытесняемый объем под максимальным давление | 2,5 см³ |
| Заливное отверстие | Низкие давления (РМ-Н11) — есть Средние (РМ-С10) давления — нет Высокие (РМ-В10) давления — нет |
| Варианты поставки | — без средства измерения — в сборе со средством измерения — в сборе со средством измерения и соединительным рукавом (длина 2; 2,5; 3, 3,5; 4; 4,5; 5 м) |
Габаритные и монтажно-присоединительные размеры разделителей РМ-Н11, РМ-С10, РМ-В10
Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад)
Присоединение РМ-Н11 Присоединение РМ-С10 Присоединение РМ-В10
| Модель | D | D2 | G1 | G2 | H | S | Вес | Объем заполняемой жидкости |
| РМ-Н11 | 97 | 65 | М20х1,5 | М20х1,5 | 83 | 27 | 1,7 | 16,4 |
| РМ-С10 | 97 | 65 | М20х1,5 | 70 | 1,5 | 15,6 | ||
| РМ-В10 | 77 | 42 | М20х1,5 | 87 | 1,4 | 11,4 |
Пример оформления заказа
РМ – С10 – М20х1,5
Тип — разделитель мембранный (РМ), диапазон давления — средний (С), присоединение — штуцерное (1), заливное отверстие — 0-нет, 1-есть (1), резьба присоединения к процессу — М20х1,5 (М20х1,5)
Возможные ошибки при оформлении заказа
Ввиду относительного многообразия моделей и модификаций мембранных разделителей сред, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе:
— орфографические ошибки и неправильные обозначения модели: МР-С10, Рмн11, РВ10 т.д. и т.п.;
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: razdelitel RM-S10, membrannyj razdelitel sred RM-N11 , RM-v11, rm-s10 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики ( диапазоны давления и температуры, способы присоединения и монтажа в простой форме изложения) и мы подберем необходимое Вам оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
