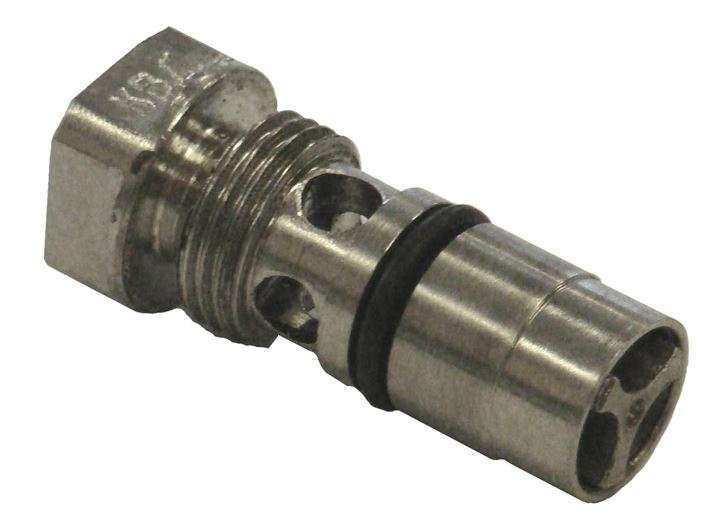

Клапан высокого давления КВД 5Д2.505.011 ПМ применяется для герметизации линии при превышении давления со стороны выхода.
1. Описание Клапана высокого давления КВД 5Д2.505.011 ПМ
Пример записи обозначения клапана при заказе:
«Клапан высокого давления КВД 5Д2.505.011 ПМ».
см. также: Игольчатые отсечные краны высокого давления КВД-40, КВД-60 и КВД-100 МПа предназначены для отсечки прибора давления (манометра, датчика-преобразователя давления и т.д.) от магистрали.
Клапан высокого давления КВД 5Д2.505.011 ПМ предназначен для герметизации линии при превышении давления со стороны выхода.
Клапан состоит из корпуса 5 с резьбой для крепления на объекте (рис. 2), резиновых колец 4 и 6 для герметизации клапана в гнезде, шарика 2, выполняющего функцию клапана, втулки 1, фиксирующей положение прокладки 3, формирующей сопло.
Принцип действия клапана высокого давления КВД 5Д2.505.011 ПМ:
При превышении давления со стороны выхода шарик прижимается к прокладке и герметизирует канал. При превышении давления со стороны входа шарик отходит от сопла и открывает канал для прохода газа.
2. Основные технические характеристики клапана КВД:
| Рабочая среда | воздух и инертные газы |
| Давление на входе | от 200 до 300 кгс/см2 |
| Расход | не менее 36 нм3/ч по воздуху |
| Температура окружающей среды | от 0 до 60 °С |
| Габаритные размеры | Ø 21×49 мм |
| Масса | 0,06 кг |
3. Монтаж Клапана высокого давления КВД 5Д2.505.011 ПМ
Установочное положение клапана на объекте произвольное. Клапан высокого давления КВД устанавливается в гнездо с резьбой М18×1,5 и отверстием Ø 16Н8 под уплотнительное кольцо.
4. Комплект поставки Клапана высокого давления КВД 5Д2.505.011 ПМ
| Клапан высокого давления КВД | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
5. Габаритно-присоединительные размеры Клапана высокого давления КВД 5Д2.505.011 ПМ
Клапан КВД.
Возможные ошибки при оформлении заказа на Клапан высокого давления КВД 5Д2.505.011 ПМ:
При оформлении формы заказа на Клапан высокого давления КВД 5Д2.505.011 ПМ, рекомендуем быть внимательными, а также учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: клапан КУ, фиксатор давления, фиксирующее устройство, регулятор давления и т.п.
— неправильные обозначения и запись марки и модели, в том числе с орфографическими ошибками: квд, к-в-д, К-В-Д, К.В.Д и т.д.;
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: High pressure valve KVD 5D2.505.011 PM и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на Клапан высокого давления КВД 5Д2.505.011 ПМ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию.
