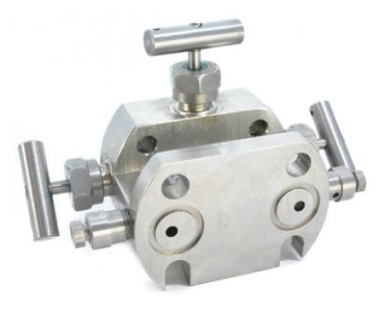

Блок клапанный БКН3-4 (3-вентильный)

Фланцевый клапанный блок БКН-3 (3-вентильный блок) предназначен для подключения к импульсным линиям фланцевых (компланарных) датчиков разности (перепада) давлений Сапфир-22МПС-ДД-24хх, Метран-150-CD/100-ДД, АИР-20/30, Зонд-10/20-ДД, ЭнИ-100, ТЖИУ и других преобразователей дифференциального давления (с межосевым расстояние 54мм) при помощи прижимных монтажных фланцев.

Блок клапанный БКН3-4 выполнен из нержавеющей стали 12Х18Н10Т и имеет исполнения, позволяющие выполнять дренаж импульсной линии до или после изолирующих клапанов и подключать контрольное метрологическое оборудование (в отличие от аналога РИБЮ-306569.001-01).

Нержавеющие клапанные блоки БКН3, по сравнению с другими запорными игольчатыми вентилями, имеют следующие достоинства:
+ Затвор с самоцентрирующимся игольчатым золотником.
+ Класс герметичности А по ГОСТ 9544-2015.
+ Возможность подключение датчиков разности давлений к импульсным линиям посредством монтажных фланцев.
и выпускаются по техническим условиям ЭИ003-00.000 ТУ

Конструктивные особенности блоков клапанных БКН3

Обозначения исполнений:
Ф — овальные фланцы;
К1/4 — внутренняя коническая резьба К1/4″;
ПР — плоская поверхность фланца с канавками под резиновое кольцо.

Блок клапанный БКН3-4-00 позволяет выполнять дренаж импульсный линии до изолирующих клапанов.

Блоки клапанные БКН3-4-10 и БКН3-4-11 имеют отверстия с резьбой К1/4″ для подключения контрольного оборудования. Отличаются расположением дренажных отверстий в зависимости от исполнения. В отверстия ввернуты штуцеры с пробками, позволяющими выполнять дренаж импульсных линий после изолирующих клапанов.

Основные технические характеристики клапанного блока БКН3

Габаритные и присоединительные размеры клапанного блока БКН3

Габаритные и присоединительные размеры БКН3-4-00

Габаритные и присоединительные размеры БКН3-4-10

Габаритные и присоединительные размеры БКН3-4-11

Обозначения на гидравлических схемах:
ДД — датчик разности давлений (перепадомер)
Клапаны:
И — изолирующий
У — уравнительный
Д — дренажный
Д/К — дренаж/контроль

Материалы, контактирующие с рабочей средой

Пример монтажа клапанного блока на трубе диаметром ⌀ 50 мм

Гарантийные обязательства для БКН3-4

Комплект поставки клапанного блока БКН3-4

Пример обозначения при заказе клапанного блока БКН3-4

1. Наименование изделия.
2. Код К — указывается для клапанных блоков, предназначенных для работы на газообразном кислороде.
Код Ф — указывается при заказе клапанного блока с уплотнительными кольцами из фторопласта Ф-4.

Подробнее о трех-вентильных клапанных блоках БКН-3 (трехходовых), их видах, марках-моделях, схемах-принципах действия, конструктивных исполнениях, а также о технических характеристиках, особенностях выбора (как правильно выбрать, заказать, купить БКН-3), комплектации (комплекты КМЧ, КПЧ), областях применения, о ценах (см. прайс-лист), наличию на складе или сроках изготовления см. ниже.

Стоимость блока клапанного БКН-3 (трех-вентильного) зависит от модели и модификации; вида измеряемого давления, предельного рабочего давления, материала уплотнения, класса герметичности, а также цен на дополнительные опции (кислородное или исполнение повышеной надежности для ОАЭ-АЭС) и прочих цено-образующих факторов (все цены указаны на базовое исполнение без НДС, учета скидок, акций и специальных предложений — конкретные условия и цены уточняйте у менеджеров отдела сбыта).

Возможные ошибки при оформлении заказа на клапанные блоки БКН-3

Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа клапанных (вентильных) блоков БКН-3-4, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название устройства: игольчатый трехходовой вентиль, треххововая вентильная система, техвентильный клапанный манифольд, присоединительно-уравновешивающий трехходовой модуль, присоединительная система с уравновешивающим вентилем, трехвентильная запорная арматура, клапах трехходовой  и т.п.
— неправильные обозначения модели и орфографические ошибки: трехходовой КБН3, БКН34, трехвентильный КБНЗ-4, БКМ, БКНЗК, БКНЗ (буква «З» вместо цифры «3») и т.п.
— устаревшее обозначение, ранние модификации:  БВ3, ВБ3, блок РИБЮ-306569.001-01;
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: valve block BKN3-4, manifold BKN3, klapannyj blok BKN3, ventilnyj blok BKN3-4 (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа БКН-3-4, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (назначение, количество вентилей, предельное рабочее давление, класс герметичности, регулируемую среду, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа (фланцевый или штуцерный) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
