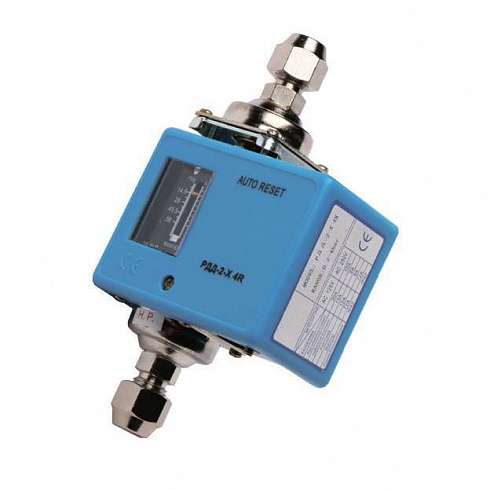

Датчик-реле дифференциального (перепада, разности) давления РДД-2(2X/2Р) предназначен для контроля и регулирования перепада давления (разности: ΔP=P1 — P2) жидких или газообразных сред, неагрессивных к сплавам, имеющих контакт с измеряемой средой с температурами до 1100 С. Датчик-реле давления РДД-2(2Х/2Р) является упрощенным аналогом датчика-сигнализатора ДЕМ-202.
Исполнение датчика-реле дифференциального (перепада, разности) давления РДД-2-Х/Р дает возможность использовать, как сигнализатор, и как регулятор напрямую при управлении насосами или другими исполнительными механизмами без дополнительных устройств. Широкое применение приборы РДД2 получили в системах кондиционирования и вентиляции, холодильных установках, бойлерных, тепло и водоснабжении, тепловых пунктах, котельных, системах пожаротушения и компрессорных.
Стоимость датчиков-реле дифференциального давления РДД-2-X/Р зависит от диапазона (перепада), модификации, исполнения, объема заказа, формы оплаты и прочих ценообразующих факторов:
Оптовая цена* РДД-2-Х в базовом исполнении (IP42, медный сплав, без переходников) — 4000 руб.
Все ходовые пределы (диапазоны настройки) в базовом стандартном исполнении всегда имеются в наличии на складе в Москве.
(цена указана на базовое исполнение, без НДС=20%, без учета крупнооптовой скидки, опций и дополнительного оборудования на приборы имеющиеся в наличии на складе в Москве).
1. Преимущества и особенности измерительного процесса датчиков-реле РДД-2(2X/2Р)
— компактный дизайн прибора
— экономичное исполнение
— высокая надёжность измерений
— возможность использования с различными марками хладагентов. Например: R12, R22, R134 и т.п.
— специальное исполнение для аммиака
— повышенная степень защиты IP54 под заказ.
2. Технические и метрологические характеристики датчика-реле давления РДД-2X/2P
2.1. Диапазон измерения перепада давления, значение дифференциала и максимальное рабочее давление
| Модель датчика-реле: | Диапазон настройки (бар): | Дифференциал (бар): | Максимальное рабочее давление / перегрузка (бар): |
| РДД-2-Х-1R | 0,2…1,5 | 0,3 | 16,5 |
| РДД-2-Х-2R | 0,2…2,5 | 0,3 | 16,5 |
| РДД-2-Х-4R | 0,2…4 | 0,5 | 33 |
| РДД-2-Х-6R | 0,5…6 | 0,5 | 33 |
2.2. Технические характеристики (параметры и свойства) сигнализаторов РДД2 (2X/2R)^
| Наименования характеристик | Значения |
| Воспроизводимость (погрешность на срабатывание) | ±2% |
| Контакты | 1SPDT **: однополюсный перекидной универсальный контакт |
| Электрические характеристики контактов (коммутационная способность **) |
15A при 110/250VAC или 10А при 24VDC |
| Степень пыле-водозащиты корпуса (код IP) | IP42 – стандарт (базовое исполнение), IP44 IP54 – специальное DIN-исполнение |
| Температура измеряемой среды — Тос | -20…+110°С |
| Температура окружающей среды — Тис | -40…+70°С |
| Материалы деталей контактирующих с измеряемой средой (сильфон, штуцер) | РД-2X: сильфона и резьбы — медный сплав (стандарт), нержавеющая сталь (спецзаказ). РД-2Р: Штуцер и накидная гайка — хромированная сталь 10. Механизм — анодированная сталь 10. Сильфон — медный сплав. |
| Материалы деталей контактирующих с измеряемой средой | Корпус — пластик (2Х — цвет голубой, 2З — белый) Шкала — Алюминий, цвет черный Стекло — Органическое Кронштейн — анодированная сталь. |
| Монтаж корпуса | Панельный (на приборную панель) или с помощью кронштейна |
| Присоединения к процессу | Два штуцера снизу(+) и сверху(-), резьба G1/4 (нар), конус 90° для развальцовки медных трубок (базовое исполнение), но возможны другие резьбовые соединения или комплектация переходниками. |
| Варианты монтажа и присоединения к процессу | С помощью накидной гайки (в комплекте) и капиллярной линии диаметром 8-10мм. Непосредственно на трубе за штуцер. |
| Электрическое присоединение | Сальниковый (кабельный) ввод для кабелей D6–14мм (базовое исполнение — старая серия), DIN-коннектор (новая серия). |
| Материал корпуса | РД2Х – пластик (синий(голубой цвет), РД2P – пластик (белый цвет), оцинкованная сталь. |
| Аналоги и замены | ДРД, РРД, ДЕМ-202 (ДЕМ202-1, ДЕМ-202С-1, ДЕМ202-02) |
3. Габаритные и присоединительные размеры датчиков-реле (перепада, разности) давления РДД-2(2X/2Р)
4. Пример оформления заказа на датчики-реле дифференциального давления (перепада, разности давлений) РДД2
При заказе указываются характеристики в следующей последовательности: Марка — Модель — Модификация, например:
— Тип прибора, марка: РДД-2-Х.
— Модель: 1R; 2R; 4R; 6R.
— Диапазоны измерения: 0,2…1,5; 0,2…2,5; 0,2…4; 0,5…6 бар.
— Модификации:
— Электрическое присоединение: при стандартном исполнении — в коде заказа не указывается, DIN электрический разъем – DIN.
— Резьба присоединения: G1/4 (наружная) – в коде заказа не указывается. Возможны другие резьбовые соединения.
— Материал сильфона, резьбы: медный сплав – в коде заказа не указывается, нержавеющая сталь – НС.
Примеры записи при заказе:
Сокращенное обозначение:
— РДД-2-Х 1R (0,2…1,5 Бар) – DIN
— РДД-2-Х 4R (0,2…4 Бар)
— РДД-2-Х 2R (0,2…2,5 Бар) — НС
Полная форма обозначения (ПФО) при заказе:
1. РДД-2-X-2R (диапазон 0,2…2,5бар, фикс. дифф. 0,3бар, Рмакс=17бар, до 100С, два шт. G1/4(вне. кон.90гр., низ+, верх-), IP44, 1SPDT) реле дифференциального давления (регулятор)
2. Переходник G1/4 (вну) — G1/2 (вне), сталь — 2шт.
3.1. Трубка импульсная медная D=10 мм, с фитингами G1/2 (вну-вне) L=1,0м (для РД, РДД) — 2шт.
или
3.2. Импульсная трубка L=2м (D=6мм, нерж., до 25МПа, гайка/штуцер М20х1,5 (вну/нар)) — рукав соединительный 302.656
Допустимая форма обозначения:
РДД-2-X-1R (0,2-1,5) бар, G1/4 — регулятор (реле) дифференциального давления, диапазон 0,2-1,5 бар; фиксированный дифференциал 0,3 бара; макс.температура измеряемой среды 100С; степень защиты IP44.
Переходник G1/4 (вну) — G1/2 (вне), сталь, 15мм/5мм (под РД,РДД)
Трубка медная G1/2 вну-вне для РД, РДД, L=12м
5. Дополнительное оборудование для датчиков-реле дифференциального давления
Присоединение к процессу (подвод давления на вход прибора):
Внимание! датчик-реле дифференциального давления ( сигнализатор разности, перепада Д.) имеет два присоединительных монтажных штуцера (к «плюсово» и «минусовой» камере), поэтому всю запорно-подводящую арматуру необходимо заказывать в двух комплектах (на плюсовую и минусовую линию подвода соответственно).
Монтажная арматура: отборные устройства(ОУ): бобышки, отводы (в т.ч. петлевые Перкинса на плюсовую линию, минусовая присоединяется медной трубкой).
Импульсные трубки (обычно медная трубка D=6,8,10 мм под развальцовку (гайка), пайку (ниппель) или с присоединителями-фитингами), капиллярные линии (КЛ) рекомендуется использовать только на чистых средах (из-за возможности забивки трубок малого диаметра до 4мм).
Краны манометровые (при Рраб до 16/25бар) или клапаны/клапанные блоки (при Рраб свыше 2,5МПа).
Комплект монтажных (КМЧ(скоба, кронштейн)) и присоединительных (КПЧ) частей.
Переходники (из стали, латуни, нержавейки), демпферы (гасители пульсаций гидроударов), охладители (радиаторы), разделители мембранные РМ, соединительные рукава модели 55004
(возможна квалифицированная сборка системы «разделитель — рукав — датчик-реле», исключающая попадание воздуха, с заполнением разделительной жидкостью (тип жидкости подбирается исходя из температуры и возможности контакта с измеряемой средой (актуально для пищевых и гигиенических производств)).
По линии релейного выхода из прибора перепада (разности) давл. применяются:
Вторичные приборы и автоматика, имеющие релейные входы (контроллеры, регуляторы и пр).
Исполнительные устройства и механизмы: клапана электромагнитные (соленойдные) и запорно-регулирующие КЗР.
Кабель и провода монтажные (сигнальные и силовые).
см. подробнее про дополнительное/вспомогательное оборудование ПД
6. Разрешительная и техническая документация
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), сертификат, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа и методика настройки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (настройки уставок) и допускаемой погрешности на срабатывание, коммутационная способность реле (предельные значения коммутируемых тока и напряжения) и прочие параметры);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации (климматические исполнения), степени защиты (IP) и устойчивости;
— монтаж, уплотнения, условия хранения;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика настройки и перенастойки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
