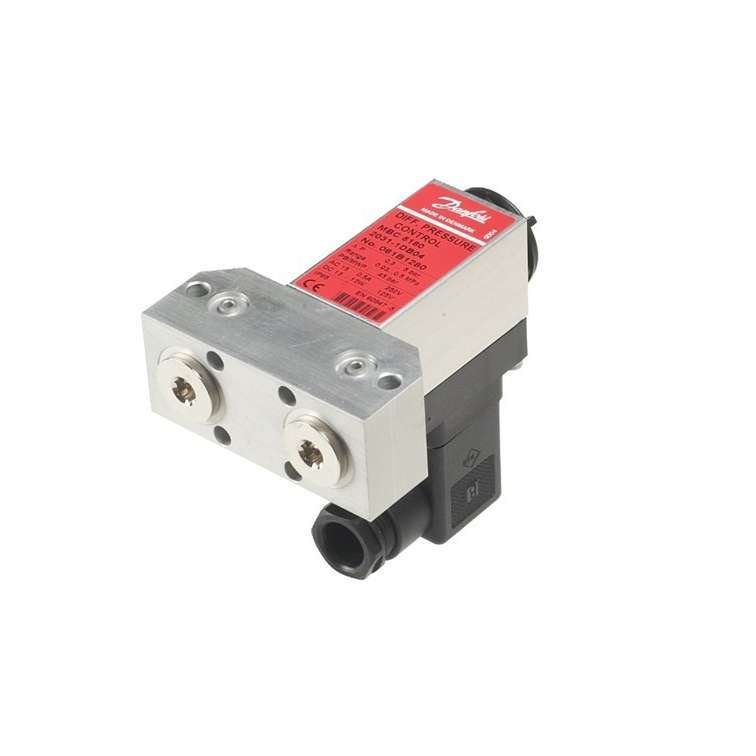

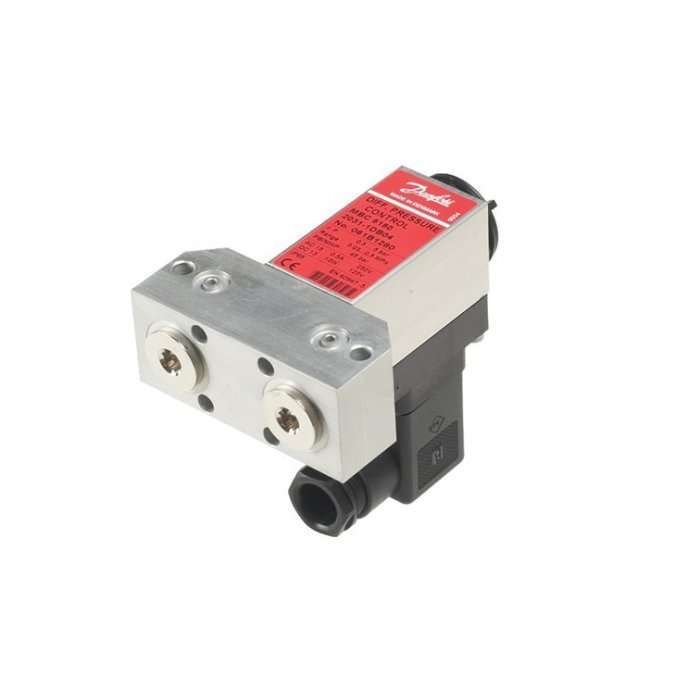

Дифференциальные реле давления MBC-5180 – это компактные реле давления, разработанные в соответствии с новой блочной концепцией и выдерживающие жесткие условия, обычные для судовых машинных отделений, допущенные к применению на морских судах, где наиболее важными характеристиками являются экономия места и надежность.
Реле MBC-5180 обладают высокой вибростойкостью; для них имеются все общепринятые разрешения на применение в морских условиях. Фиксированное малое значение дифференциала гарантирует точность измерения критических давлений. В стандартный комплект поставки реле давления MBC могут быть включены испытательные клапаны MBV.
Стоимость дифференциального реле давления MBC-5180 зависит от исполнения, а также от дополнительных опций, общего объема заказа и других ценообразующих факторов.
Цена реле давления MBC-5180 высылается по запросу.
Конкретные условия и цены на реле давления MBC-5180, как заказать, купить, наличие на складе или срок изготовления/производства уточняйте у менеджеров.
Технические характеристики дифференциального реле давления MBC-5180
— Диапазоны давления: от 0,3 до 5 бар.
— Настраиваемый дифференциал (зона возврата).
— Вибро- и ударостойкость.
— Класс защиты IP66.
— Компактная конструкция.
— Низкие затраты на монтаж.
— Быстродействие и простота эксплуатации.
— Легко устанавливается на запорный испытательный клапан.
| Тип | Рабочий диапазон НД (бар) Относительное | Диапазон дифф. (бар) | MWP [bar] Pe | Присоед. давл. комментарии | Назначение конт. |
| MBC 5180 | 0 — 30 bar | 0,30 — 5,00 bar | — | С фланцами | SPDT |
| MBC 5180 | 0 — 30 bar | 0,30 — 5,00 bar | — | — | SPDT |
Возможные ошибки при оформлении заказа на датчики-реле разности/перепада давления МВС-5180 (MBC5180)
При заказе датчики-реле разности/перепада давления МВС-5180 (MBC5180) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: сигнализатор-регулятор давления, индикатор, детектор, измерительный преобразователь, дифманометр, манометр, перепадомер, прессостат, измеритель, регистратор, пневмореле, пневмосигнализатор, рэле и т.п.
— неправильные обозначения модели и орфографические ошибки: MBC5180; МВС-5180, МВС5180 (кириллицей вместо латиницы) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: differential pressure relay sensor MBC-5180, differential pressure switch MBC-5180, mbc-5180 differencialnye rele davleniya blochnogo tipa, ЬИС-5180 (в Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на регуляторы — датчики-рэле давления MBC5180 (из наличия и под заказ), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (параметры контролируемой среды, способ электрического присоединения, резьбу и расположение штуцера) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на дифференциальное реле давления MBC-5180
см. Карта заказа MBC-5180 дифференциальное реле давления (скачать опросный лист).
см. Технические характеристики MBC-5180 дифференциальное реле давления (Тех.описание).
см. Руководство по эксплуатации MBC-5180 дифференциальное реле давления.
см. Методика поверки MBC-5180 дифференциальное реле давления.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительное оборудование для датчиков-реле/сигнализаторов дифференциального давления
Присоединение к процессу (подвод давления на вход прибора):
Внимание! датчик-реле дифференциального (разности, перепада) давления имеет два присоединительных монтажных штуцера, поэтому всю подводящую арматуру необходимо заказывать в двух комплектах (на плюсовую и минусовую линию подвода соответственно).
Монтажная арматура: отборные устройства(ОУ): бобышки, отводы (в т.ч. петлевые Перкинса на плюсовую линию, минусовая присоединяется медной трубкой).
Импульсные трубки (обычно медная трубка D=6,8,10 мм под развальцовку (гайка), пайку (ниппель) или с присоединителями-фитингами), капиллярные линии (КЛ) рекомендуется использовать только на чистых средах (из-за возможности забивки трубок малого диаметра до 4мм).
Краны манометровые (при Рраб до 16/25бар) или клапаны/клапанные блоки (при Рраб свыше 2,5МПа).
Комплект монтажных (КМЧ(скоба, кронштейн)) и присоединительных (КПЧ) частей.
Переходники (из стали, латуни, нержавейки), демпферы (гасители пульсаций гидроударов), охладители (радиаторы), разделители мембранные РМ, соединительные рукава модели 55004
(возможна квалифицированная сборка системы «разделитель — рукав — датчик», исключающая попадание воздуха, с заполнением разделительной жидкостью (тип жидкости подбирается исходя из температуры и возможности контакта с измеряемой средой (актуально для пищевых и гигиенических производств)).
На выходе из прибора перепада (разности) давл.:
Вторичные приборы и автоматика, имеющие релейные входы (контроллеры, регуляторы и пр).
Исполнительные устройства и механизмы: клапана электромагнитные (соленойдные) и запорно-регулирующие КЗР.
Кабель и провода монтажные (сигнальные и силовые).
см. подробнее про дополнительное/вспомогательное оборудование ПД
,
текст зашифрован, копирование отслеживается и преследуется;
авт.-ФКВ, ред. ПОМ; соавтор DFS.
ГК Теплоприбор — производство и поставка КИПиА: Приборы и системы измерения и контроля давления / Датчики-реле / сигнализаторы дифференциального давления (перепада, разности давлений) MBC-5180, ДЕМ-202-РАСКО, РРД-102, РРД-105, РДД-5, DPS BD, ДРДЭ, ССРД-0,045/15 и другие.
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) реле дифференциального давления MBC-5180 danfoss по цене производителя; проверить наличие на складе в Москве (или уточнить срок изготовления).
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы и системы измерения и контроля давления.
Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.
** Дополнительная информация, определения и разъяснения
Коммутационная способность (коммутационная износостойкость контактов) реле характеризуется значением коммутируемой ими мощности, при которой контакты выполняют определенное число коммутаций.
Коммутационная способность контактов, т.е. условия, при которых контакты надежно работают в течение положенного срока службы, зависит, во-первых, от свойств коммутируемой цепи, во-вторых, от длительности прохождения тока через контакт и, в-третьих, — от скорости переключения.
В тех случаях, когда коммутационная способность контактов ключа управления оказывается недостаточной, схема дистанционного управления дополняется контакторами — аппаратами, которые способны коммутировать значительные токи.
Обозначение контактов реле на схемах — SPST и SPDT:
На схемах и на корпусах реле можно найти американские и английские обозначения для контактов следующего вида:
• SPST — single pole, single throw: нормально замкнутый (SPST-NC или А form contact) или нормально разомкнутый (SPST-NO или В form contact) контакт;
• SPDT — single pole, double throw: переключающий контакт (SPDT-C/0 или С-form contact).
