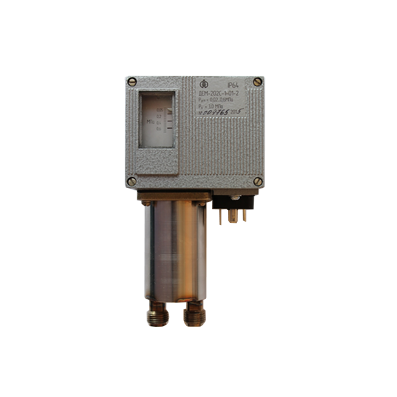

Датчики-реле разности давлений ДЕМ-202С-1 (специального исполнения) предназначены для контроля давления в системах сигнализации, защиты и управления дизелей, систем тепловозов, холодильных установках и других системах, применяемых на судах (морское исполнение), железнодорожном и автомобильном подвижных составах, и двухпозиционного релейного регулирования давления и разности давлений рабочей среды путем размыкания или замыкания электрических контактов.
Контролируемые среды – вода, воздух, хладоны, масла и другие жидкости и газы с вязкостью не более 0,8 Па˙с, неагрессивные по отношению к примененным конструкционным материалам.
Внимание! Устаревшая модификация ДЕМ-202-1 (без «С») снята с серийного производства, возможная замена — датчик-реле перепада (дифференциального) давления ДЕМ-202-02-Раско, имеющий те же основные технические характеристики, но отличающийся резьбой М12х1,5 и расположением штуцеров (снизу»+», сверху»–»).
Области применения датчиков-реле разности давлений ДЕМ-202С-1:
— системы вентиляции, кондиционирования и хладоснабжения (в холодильных установках);
— защита и управление дизелей;
— системы тепловозов;
— насосное, компрессорное и турбинное машиностроение;
— локальные системы автоматизации на объектах тепло-, водо-, электроснабжения.
Датчики-реле разности (перепада) давления ДЕМ-202С-1 относится к невосстанавливаемым, неремонтируемым, одноканальным, однофункциональным изделиям.
Стоимость датчика-реле разности давления ДЕМ-202С-1 зависит от конкретной модификации и общего объема заказа (см. форму заказа датчика-реле давления ДЕМ-202С-1, как выбрать, заказать, купить ДЕМ202С).
Цена датчика-реле разности давления ДЕМ-202С-1 — от 4490 руб.
(цена указана без учета НДС=20%, учета скидок, акций и специальных предложений — конкретные условия и цены, как заказать (купить) датчик-реле ДЕМ-202С-1, а также наличие на складе (или срок изготовления/производства) ДЕМ-202С уточняйте у менеджеров).
См. также датчики-реле разности давления ДЕМ-202М-РАСКО, отличающиеся более высокой чувствительностью, уменьшенным минимальным значением уставки (0,007 МПа) и упрощенным монтажом за счет одностороннего подвода давления.
Технические характеристики датчиков-реле разности давлений ДЕМ-202С-1
Конструктивное устройство и принцип действия
Конструктивно датчик-реле разности давлений ДЕМ-202С-1 состоит из следующих основных узлов: чувствительной системы, передаточного механизма, узла настройки уставок с задатчиками (пружинами), переключающего контактного устройства и устройства кабельного ввода.
Датчик-реле разности давлений ДЕМ-202С-1 имеет электрический соединитель по EN 175301-803 форма А для подсоединения к прибору внешних коммутируемых электрических цепей.
Схема соединений ДЕМ-202С-1
ХР1 – база по EN 175301-803;
XS1 – соединитель электрический GDA4080S62 форма А по EN 175301-803.
Принцип действия датчика-реле разности давлений ДЭМ-202С-1 основан на сравнении усилий, создаваемых разностью (перепадом) давлений контролируемой среды на чувствительную систему и сил упругой деформации механизма уставок и зоны возврата.
Срабатывание прибора (размыкание или замыкание контактов коммутирующего устройства) происходит, когда контролируемая разность давлений достигает значения уставки. Возврат контактов коммутирующего устройства в исходное положение происходит, когда давление среды изменится на величину, равную значению зоны возврата.
Рабочая среда и условия эксплуатации датчика-реле разности давлений ДЕМ-202С-1
Возможные рабочие среды – пресная вода, воздух, хладоны, масла и другие жидкости и газы с вязкостью не более 0,8 Ра s, неагрессивные по отношению к примененным конструкционным материалам (сталь марок 08кп, 45,12Х18Н10Т, 14Х17Н2, 36НХТЮ, 12Х18Н9Т, А11, А12; сплав АК12; алюминий марки А5).
Замена используемой контролируемой среды на другую среду возможна только в том случае, если первоначальной контролируемой средой была пресная вода или газ.
Если контролируемой средой является масло, температура его застывания должна быть ниже температуры окружающего воздуха не менее, чем на 15 ºС.
Датчик-реле разности давления ДЕМ-202С-1 пригоден для эксплуатации в условиях, установленных для климатических исполнений ОМ5 (морское исполнение), УХЛ3, В2 по ГОСТ 15150-69.
| Параметр | Значение параметра |
| Степень защиты корпуса (пылеводозащита) | IP64 |
| Температура окружающего воздуха, Тос ºС: | от — 50 до +70 ºС |
| Масса, кг, не более ДЕМ202С | 1,1 |
| Присоединение | Два штуцера снизу М16х1,5 |
Модификации, диапазоны измерения давления и уставки датчиков-реле ДЕМ-202С-1
| Условное обозначение модификации датчика-реле разности давления |
Пределы уставок, МПа | Зона возврата, МПа | ||
| регулируемая | нерегулируемая | |||
| минимум | максимум | |||
| ДЕМ-202С-1-01-2 | от 0,02 до 0,6 | – | – | 0,05 |
| ДЕМ-202С-1-02-2 | от 0,02 до 0,25 | – | – | 0,03 |
В приборах — датчиках-реле перепада давления ДЕМ-202С-1 зона возврата направлена в сторону повышения разности давления относительно уставки.
Уставка соответствует разности давлений контролируемой среды, при которой происходит срабатывание контактов прибора.
Настройка ДЕМ202С на конкретную уставку срабатывания производится предприятием-изготовителем в соответствии с заказом.
При отсутствии в заказе значения уставки срабатывания, прибор настраивается на предприятии-изготовителе на минимальное значение уставки внутри соответствующего нормированного диапазона уставок.
Максимальное допустимое давление и разность давлений контролируемой среды для приборов ДЕМ-202С отображены в следующей таблице.
| Условное обозначение модификации датчика-реле разности давления | Максимальное допускаемое давление, МПа | Максимальная допускаемая разность давлений, МПа |
| ДЕМ-202С-1-01-2 | 3,0 | 3,0 |
| ДЕМ-202С-1-02-2 | 2,2 | 2,2 |
Габаритные и монтажно-присоединительные размеры датчика-реле разности давления ДЕМ-202С-1
Масса — не более 1,1 кг.
Габаритные размеры ДЕМ-202С-1
1 – винт М3х12; 2 – винт заземления; 3 – чувствительная система; 4 – штуцер; 5 – винт М3х8; 6 – пластина; 7 – регулировочный винт уставки; 8 – соединитель электрический GDA4080S62 форма А по EN 175301-803.
Габаритные размеры ДЕМ-202С с комплектом К1
Форма (структура) записи обозначения при заказе датчика-реле разности давления ДЕМ-202С-1
При выборе нужной модификации и оформлении заказа на датчик-реле разности давлений ДЕМ-202С-1 следует руководствоваться потребностями производства, приведенными выше техническими характеристиками и таблицей модификаций, в соответствии со следующей установленной формой (структурой) обозначения прибора при заказе:
Структура обозначения при заказе ДЕМ-202С-1
ВНИМАНИЕ! При оформлении заказа следует иметь в виду, что:
— настройка ДЭМ-202С на конкретную уставку срабатывания производится предприятием-изготовителем в соответствии с заказом;
— при отсутствии в заказе значения уставки срабатывания, ДЕМ202С настраивается на предприятии-изготовителе на минимальное значение уставки внутри соответствующего нормированного диапазона уставок.
Пример записи обозначения датчика-реле разности давления ДЕМ-202С при заказе и его расшифровка:
«Датчик-реле разности давлений ДЕМ-202С-1-02-2, УХЛ3, уставка 0,2МПа ТУ 4212-147-00227471-2015».
Датчик-реле разности давлений ДЕМ-202С с зоной возврата в сторону повышения разности давлений относительно уставки, с диапазоном уставок от 0,02 до 0,25МПа, с соединителем по EN 175301-803 форма А, климатического исполнения УХЛ3, с уставкой срабатывания на 0,2МПа.
По отдельному заказу может быть поставлено необходимое дополнительное оборудование (см. подробную информацию о дополнительном оборудовании для датчиков-реле дифференциального (разности, перепада) давления).
Возможные ошибки при оформлении заказа на датчики-реле дифференциального давления ДЕМ202С-1
При заказе датчиков-реле дифференциального (разности, перепада) давления ДЕМ202С-1 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: сигнализатор-регулятор давления, индикатор, детектор, измерительный преобразователь, дифманометр, манометр, перепадомер, прессостат, измеритель, регистратор, пневмореле, пневмосигнализатор и т.п.
— неправильные обозначения модели и орфографические ошибки: ДЕМ202С-1, ДЕМ202-С, ДЭМ-202С, ДЭМ-202-С, ДЭМ-201, ДМ-202С-1 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: differential pressure relay sensors DEM-202S-1, differential pressure Switch DEM-202S-1, datchiki-rele raznosti davlenij dem-202s-1, LTV-202C-1, LTV-202C-01F, LTV202C-1, LTV-202C (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на регуляторы — датчики-реле давления ДЕМ202-С, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон уставок, климатику, потребность в монтажных частях и другом дополнительном оборудовании) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на датчик-реле разности давления ДЕМ-202С-1:
см. Карта заказа ДЕМ-202С-1 датчик-реле разности давления (скачать опросный лист).
см. Технические характеристики ДЕМ-202С-1 датчик-реле разности давления (Тех.описание).
см. Руководство по эксплуатации ДЕМ-202С-1 датчик-реле разности давления.
см. Методика поверки ДЕМ-202С-1 датчик-реле разности давления.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительное оборудование для датчиков-реле/сигнализаторов дифференциального давления
Присоединение к процессу (подвод давления на вход прибора):
Внимание! датчик-реле дифференциального (разности, перепада) давления имеет два присоединительных монтажных штуцера, поэтому всю подводящую арматуру необходимо заказывать в двух комплектах (на плюсовую и минусовую линию подвода соответственно).
Монтажная арматура: отборные устройства(ОУ): бобышки, отводы (в т.ч. петлевые Перкинса на плюсовую линию, минусовая присоединяется медной трубкой).
Импульсные трубки (обычно медная трубка D=6,8,10 мм под развальцовку (гайка), пайку (ниппель) или с присоединителями-фитингами), капиллярные линии (КЛ) рекомендуется использовать только на чистых средах (из-за возможности забивки трубок малого диаметра до 4мм).
Краны манометровые (при Рраб до 16/25бар) или клапаны/клапанные блоки (при Рраб свыше 2,5МПа).
Комплект монтажных (КМЧ(скоба, кронштейн)) и присоединительных (КПЧ) частей.
Переходники (из стали, латуни, нержавейки), демпферы (гасители пульсаций гидроударов), охладители (радиаторы), разделители мембранные РМ, соединительные рукава модели 55004
(возможна квалифицированная сборка системы «разделитель — рукав — датчик», исключающая попадание воздуха, с заполнением разделительной жидкостью (тип жидкости подбирается исходя из температуры и возможности контакта с измеряемой средой (актуально для пищевых и гигиенических производств)).
На выходе из прибора перепада (разности) давл.:
Вторичные приборы и автоматика, имеющие релейные входы (контроллеры, регуляторы и пр).
Исполнительные устройства и механизмы: клапана электромагнитные (соленойдные) и запорно-регулирующие КЗР.
Кабель и провода монтажные (сигнальные и силовые).
см. подробнее про дополнительное/вспомогательное оборудование ПД
