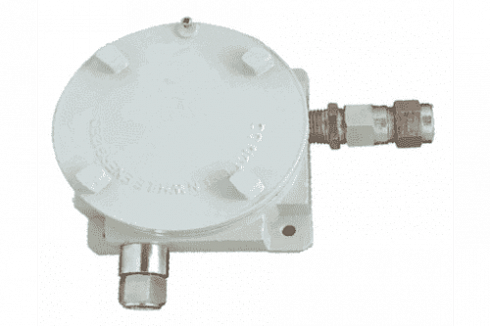

Взрывозащищенный регулятор (датчик-реле) давления РД-4-Exd-P100…P600 предназначен для контроля и двухпозиционного регулирования высоких значений избыточного давления жидких и газообразных сред, в т.ч. агрессивных, в диапазоне от 5 до 600 бар (60МПа) во взрывоопасных условиях.
Модели датчика-реле давления в зависимости от диапазона давления: РД-4-Exd-PС60, РД-4-Exd-P100, РД-4-Exd-P160, РД-4-Exd-P250, РД-4-Exd-P400, РД-4-Exd-P600
(см. таблицу характеристик моделей РД-4-Exd ниже по тексту).
См. также характеристики общепромышленного реле давления РД-4.
Регулятор — датчик-реле давления РД-4 Exd-P100…P600 применяется для регулирования технологических процессов в различных отраслях промышленности:
— в пищевой промышленности,
— в фармацевтической промышленности,
— в нефтехимический промышленности,
— в криогенной технике,
— в химической и нефтехимической индустрии,
— в шахтах,
— в металлургии,
— на нефтеперерабатывающих заводах.
Взрывозащищеное реле давления РД-4 Exd-P100…P600 имеет высокую точностью и надежность, а также отличается стабильностью (повторяемостью). Части, контактирующие с рабочей средой, выполнены из нержавеющей стали. Имеется возможность установки блокировки.
Отличительные особенности и преимущества датчика-реле РД-4-Exd-P100…P600:
— взрывозащита Exd (взрывонепроницаемая оболочка);
— степень пылеводозащиты IP65,
— высокая точность и надежность,
— стабильность (повторяемость);
— возможность установки точки срабатывания;
— части, контактирующие с рабочей средой, выполнены из нержавеющей стали;
— грозовая защита.
Взрывозащищенные датчики-реле давления РД-4-Exd-P100…P600 могут быть использованы с разделителями сред: РМ5319, РМ5320, DA, DB, DE, DH, DJ и др. (см. информацию о мембранных разделителях сред и другом дополнительном оборудовании для датчиков-реле давления).
Стоимость реле давления РД-4-Exd-P100…P600 зависит от модификации, общего объема заказа и других ценообразующих факторов (см. форму заказа реле давления РД-4-Exd).
Цена реле давления РД-4-Exd от 20790 руб.
Цена на РД-4-Exd указана без учета НДС=20%, акций, скидок и спецпредложений, конкретные условия поставки и цены, как заказать (купить) реле давления РД-4-Exd, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики взрывозащищенного датчика-реле давления РД-4-Exd-P100…P600
Взрывозащищенное реле давления РД-4 Exd-P100…P600 в стандартном исполнении имеет следующие технические параметры (по запросу возможны другие характеристики, см. форму-код заказа РД4-Ех ниже по тексту):
Чувствительный элемент:
Поршень.
Материал корпуса:
Литой алюминий.
Поверхности, контактирующие с измеряемой средой:
Нержавеющая сталь AISI 316SS
Воспроизводимость:
1,0%.
Дифференциал (зона возврата):
Фиксированный.
Присоединение:
Радиальное, панельное.
Присоединение к процессу:
Резьба 1/4NPT(вну).
Перегрузка:
150% от полной шкалы.
Настройка точки срабатывания:
от 20% до 80% от полной шкалы для лучшего результата.
Сопротивление напряжению:
от 0,5KV до 0,6KV между открытыми контактами; 2KV между контактами и корпусом.
Сопротивление изоляции:
>100 М Ом при 500V.
Класс точности по шкале:
1,0% от полной шкалы.
Кабельный ввод:
1/2NPT(вне) с двойной компрессией.
Защита:
Пылеводозащита IP65.
Взрывозащита для зоны 1,2; газ групп B, C, D (ExII2G);
Взрывозащита 1ExdIICT4/T5/T6 (взрывонепроницаемая оболочка).
Максимальная температура рабочей среды (Тис):
150°С.
Максимальная температура окружающей среды (Тос):
от -40°С до +60°С.
Микропереключатель:
1SPDT.
Характеристика микропереключателя:
15А, 250VAC, 0,2A, 220VDC.
Возможные дополнительные опции (см. также форму заказа ниже по тексту):
Очистка под кислород.
Табличка с номером по проекту.
Стальная скоба для крепления на стену.
Скоба для крепления на 2″ трубу.
Модификации (модели) и диапазоны показаний реле давления РД-4 Exd-P100…P600
| Код модели реле давления | Диапазон, бар | Код модели реле давления | Диапазон, бар |
| РД-4-Exd-PС60 | 5/60 | РД-4-Exd-P400 | 40/400 |
| РД-4-Exd-P100 | 10/100 | РД-4-Exd-P600 | 60/600 |
| РД-4-Exd-P160 | 10/160 | ||
| РД-4-Exd-P250 | 10/250 | ||
Другие диапазоны — на заказ (форму заказа см. ниже по тексту).
Габаритные и монтажно-присоединительные размеры реле РД-4-Exd-P100…P600
Габаритные размеры реле давления РД-4-Exd
Форма записи обозначения при заказе взрывозащищенных датчиков-реле давления РД-4-Exd-PС60,-P100,-P160,-P250,-P400,-P600
Для того, чтобы заказать (купить) датчик-реле давления РД-4-Exd-PС60,-P100,-P160,-P250,-P400,-P600, нужно сделать заявку по электронной почте или телефонам отдела продаж, указанным в разделе сайта Контакты.
При выборе нужной модификации (модели) и оформлении заказа на взрывозащищенный датчик-реле давления РД-4 Exd-P100…P600 необходимо руководствоваться потребностями производства, техническими характеристиками и таблицами моделей, приведенными выше, а также придерживаться следующей установленной формы записи обозначения при заказе:
РД-4 Exd – P100 — C6 — F — 1S — GPL — I — 2NF — NPS/опции
где:
ХХХХ — Основные диапазоны показаний (см. таблицу диапазонов выше по тексту).
ХХ — Поверхности, контактирующие с измеряемой средой:
C6 — AISI 316 SS — стандарт;
SL- AISI 316L SS.
Х — Дифференциал:
F — Фиксированный (стандарт);
A- Регулируемый (только для 1SPDT)
Примечание:
Фиксированный:
1SPDT = от 3 до 5% от полной шкалы
2SPDT = от 4,5 до 7,5% от полной шкалы
1DPDT = от 4,5 до 7,5% от полной шкалы
ХХ — Тип микропереключателя:
1S -1SPDT;
2S- 2SPDT;
1D- 1DPDT.
XXX — Микропереключатели:
GPL — 1 SPDT, Low Deadband, 15 A 250 VAC, 0.2 A 220 VDC;
GPH — 1 SPDT, High Deadband15 A 250 VAC, 5A 24VDC;
GPG -1 SPDT, Gold plated, 1 A 125 VAC, 0.5 A 28 VAC;
GPA — 1 SPDT, Adj. differential micro switch, 15 A 250 VAC;
HSS — 1 SPDT, Hermetically sealed silver plated, 4A 230VAC, 2A 24VDC
DPD — 1SPDT, DPDT micro switch, 10A 125 VAC, 0,2A 250VAC.
Примечание: другие по запросу.
Х — Калибровка:
I- при возрастании давления;
D- при убывании давления (не возможно при регулируемом дифференциале);
ХХX — Присоединение к процессу:
2NF- 1/4NPT (вну) — стандарт;
4GM- G1/2 (вне);
4GF- G1/2 (вну);
B00 — Фланцевое присоединение по запросу.
Примечание: другие по запросу.
XXX- Кабельный ввод:
2NP — 1/2NPT (вну);
NPS — 1/2NPT DCCG SS;
NPB — 1/2NPT DCCG латунь.
Примечание: другие по запросу.
Также по отдельному заказу может быть поставлено и необходимое дополнительное оборудование — мембранные разделители сред и другое (см. ниже подробную информацию о дополнительном оборудовании для датчиков-реле (сигнализаторов) давления).
Возможные ошибки при оформлении заказа на взрывобезопасные сигнализаторы — датчики-реле давления РД4-Ех-РС60/-Р100/-Р160/-Р250/-Р400/-Р600
При заказе взрывобезопасных сигнализаторов — датчиков-реле давления РД4-Ех-РС60/-Р100/-Р160/-Р250/-Р400/-Р600 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: взрывозащищенный прессостат, сигнализатор-регулятор давления, индикатор, детектор, сенсор, измерительный преобразователь, манометр, тягомер, напоромер, измеритель, регистратор, пневмореле, пневмосигнализатор и т.п.
— неправильные обозначения модели и орфографические ошибки: РД4-Ех, ДР-4-Р, 4Ех, RD-4Exd-Р, РД4-Ех-РС60/-Р100/-Р160/-Р250/-Р400/-Р600 (все буквы кириллицей) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например:pressure regulator, pressure sensor relay RD-4-Exd, pressure switch RD4-Exd, rele-davleniya rd-4-exd-p100-p600, HL-4-Учв (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на прессостаты — датчики-реле давления РД4—Ех-Р, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон уставок, потребность в монтажных частях и другом дополнительном оборудовании) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на датчик-реле давления РД-4-Exd
см. Карта заказа РД-4-Exd датчик-реле давления (скачать опросный лист).
см. Технические характеристики РД-4-Exd датчик-реле давления (Тех.описание).
см. Руководство по эксплуатации РД-4-Exd датчик-реле давления.
см. Методика поверки РД-4-Exd датчик-реле давления.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) РД, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт РД, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительное оборудование для датчиков-реле и сигнализаторов-регуляторов давления (прессостатов)
Присоединение к процессу (подвод давления на вход прибора):
Монтажная арматура: отборные устройства(ОУ): бобышки, отводы (в т.ч. петлевые Перкинса)
Импульсные трубки (обычно медная трубка D=6,8,10мм под развальцовку (гайка), пайку (ниппель) или с фитингами)).
Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа).
Переходники (сталь, латунь, нерж.), демпферы (гасители пульсаций гидроударов), охладители (радиаторы), разделители мембранные РМ, соединительные рукава модели 55004.
Комплект монтажных (КМЧ) и присоединительных (КПЧ) частей.
На выходе из прибора:
Вторичные приборы и автоматика, имеющие релейные входы (контроллеры, регуляторы и пр).
Клапана электромагнитные (соленоидные) и запорно-регулирующие КЗР.
Кабель и провода монтажные.
см. подробнее про дополнительное/вспомогательное оборудование ПД
Copyright © ТЕПЛОПРИБОР.рф 2015-2023 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт./ред.- ПОМ, ред. ПОМ (ДПОМ01-21); соавтор БДХ ск15.
ГК Теплоприбор — производство и поставка КИПиА: Приборы и системы измерения и контроля давления / Датчики-реле / сигнализаторы избыточного давления (напора) РД-4-Exd, РД-1-630, ДЕМ-301, РД-1015, РД-2-Х/P, DEM-105C, РД-M, ДН-2,5; ДН-6, ДТ-2,5; ДТ-40 и другие.
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) реле давления РД-4-Exd; проверить наличие на складе в Москве (или уточнить срок изготовления).
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы и системы измерения и контроля давления.
Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.
** Дополнительная информация, определения и разъяснения
Коммутационная способность (коммутационная износостойкость контактов) реле характеризуется значением коммутируемой ими мощности, при которой контакты выполняют определенное число коммутаций.
Коммутационная способность контактов, т.е. условия, при которых контакты надежно работают в течение положенного срока службы, зависит, во-первых, от свойств коммутируемой цепи, во-вторых, от длительности прохождения тока через контакт и, в-третьих, — от скорости переключения.
В тех случаях, когда коммутационная способность контактов ключа управления оказывается недостаточной, схема дистанционного управления дополняется контакторами — аппаратами, которые способны коммутировать значительные токи.
Обозначение контактов реле на схемах — SPST и SPDT:
На схемах и на корпусах реле можно найти американские и английские обозначения для контактов следующего вида:
• SPST — single pole, single throw: нормально замкнутый (SPST-NC или А form contact) или нормально разомкнутый (SPST-NO или В form contact) контакт;
• SPDT — single pole, double throw: переключающий контакт (SPDT-C/0 или С-form contact).
Также рекомендуем ознакомиться с дифференциальными сигнализаторами/датчиками-реле (разности, перепада) давления
