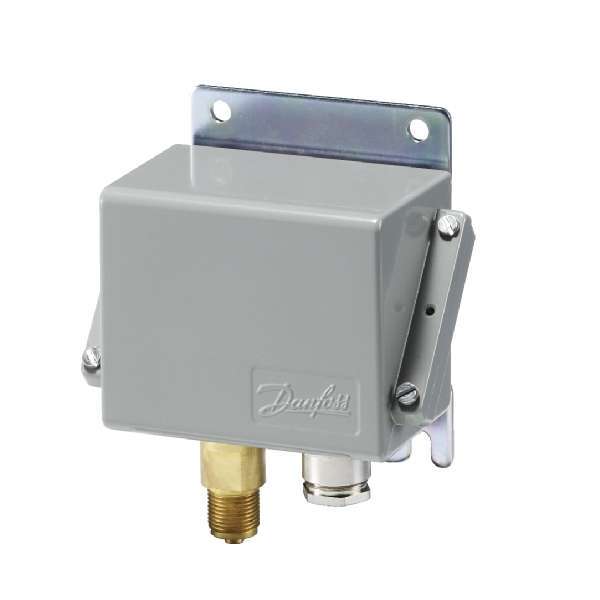

Реле давления KPS для тяжелых условий эксплуатации предназначен для двухпозиционного контроля (регулирования) давления газообразных и жидких сред, в т.ч. масел и морской воды, и аварийной сигнализации на заводах, дизельных установках, компрессорах, электростанциях, а также на судах (морские условия эксплуатации).
Модели датчиков-реле KPS: KPS35, KPS37, KPS39, KPS33, KPS31, KPS43, KPS45, KPS47 (см. подробные технические характеристики моделей реле KPS).
Функциональные особенности и преимущества реле давления KPS:
— высокий уровень пылеводозащиты (IP67);
— прочность и стойкость по отношению к морской воде;
— позолоченные контакты
— фиксированный или настраиваемый дифференциал (зона возврата);
— прочная компактная конструкция;
— вибро- и ударостойкость;
— исполнение с мембраной для использования в системах, в которых имеют место пульсации и пики давления, морская вода в качестве рабочей среды;
— по заказу поставляется со всеми соответствующими разрешениями на использование на суше и в морских (судовых) условиях.
Стоимость реле давления KPS зависит от конкретной модификации и общего объема заказа (см. форму заказа датчика-реле давления KPS, как выбрать, заказать, купить).
Цена реле давления KPS высылается по запросу.
Конкретные условия и цены, а также наличие на складе реле давления KPS уточняйте у менеджеров.
Технические характеристики реле давления KPS для тяжелых условий эксплутации
Параметры рабочей среды и условия эксплуатации реле давления KPS
| Параметр рабочей/окружающей среды | Значение параметра |
| Температура окружающей среды, Тос, °C | -40 °C … +70 °C |
| Температура рабочей среды, Трс °C | -40 °C … +100 °C — для пресной воды; -40 °C … +80°C — для морской воды |
| Допустимая вибрация | в диапазоне 2 -30 Гц амплитудой 1,1 и 30 — 100, 4 g (1 g= 9.81 m/s2) |
| Материалы, контактирующие с рабочей средой | сильфон – нержавеющая сталь; присоединение импульсной линии давления – сталь (модели 31 и 33), латунь (модели 35, 37, 39) |
| Класс защиты корпуса | IP 67 |
Для защиты прибора от перегрева (при работе с паром, например) рекомендуется делать водяную петлю. Петля может, например, быть сделана из 10 мм медной трубки.
Нахождение воды в чувствительном элементе может привести к его повреждению при отрицательных температурах. Чтобы избежать этого реле давления при работе в водной среде должно работать на воздушной подушке.
Электротехнические параметры реле давления KPS
| Электротехнический параметр | Значение параметра |
| Электрическое соединение | кабельный ввод Рg =13,5 для кабеля диам. 5 — 14 мм. Допускается использование специальных судовых (корабельных) кабельных вводов. |
| Допустимая электрическая нагрузка | Переменный ток: Индуктивная нагрузка АС 3: 440В, 6А ; АС 15: 440В, 4А Омическая нагрузка АС 1: 440В, 10А Постоянный ток: Нагрузка DС 13: 220В; 12Вт |
Основные метрологические характеристики реле (регулятора) давления KPS для тяжелых условий эксплутации
| Модель реле давления | Диапазон регулирования давления (бар) относительное | Зона возврата (дифференциал), бар | MWP [bar] Pe | Прис. давления | Контакт | Пылеводозащита корпуса прибора |
| KPS35 | 0,00 — 8,00 bar | 0,40 — 1,50 bar | — | — | Однополюсный на два направления, золотой | IP67 |
| KPS37 | 6,00 — 18,00 bar | 0,85 — 2,50 bar | — | — | Однополюсный на два направления, золотой | IP67 |
| KPS39 | 10,00 — 35,00 bar | 2,00 — 6,00 bar | — | — | Однополюсный на два направления, золотой | IP67 |
| KPS33 | 0,00 — 3,50 bar | 0,20 bar | — | — | Однополюсный на два направления, золотой | IP67 |
| KPS33 | 0,00 — 3,50 bar | 0,20 bar | — | — | Однополюсный на два направления, золотой | IP67 |
| KPS35 | 0,00 — 8,00 bar | 0,40 — 1,50 bar | — | — | Однополюсный на два направления, золотой | IP67 |
| KPS37 | 6,00 — 18,00 bar | 0,85 — 2,50 bar | — | — | Однополюсный на два направления, золотой | IP67 |
| KPS39 | 10,00 — 35,00 bar | 2,00 — 6,00 bar | — | — | Однополюсный на два направления, золотой | IP67 |
| KPS35 | 0,00 — 8,00 bar | 0,40 bar | — | — | Однополюсный на два направления, золотой | IP67 |
| KPS31 | 0,00 — 2,50 bar | 0,10 bar | — | — | Однополюсный на два направления, золотой | IP67 |
| KPS31 | 0,00 — 2,50 bar | 0,10 bar | — | — | Однополюсный на два направления, золотой | IP67 |
| KPS43 | 1,00 — 10,00 bar | 0,70 — 2,80 bar | — | — | Однополюсный на два направления, золотой | IP67 |
| KPS45 | 4,00 — 40,00 bar | 2,20 — 11,00 bar | — | — | Однополюсный на два направления, золотой | IP67 |
| KPS47 | 6,00 — 60,00 bar | 3,50 — 17,00 bar | — | — | Однополюсный на два направления, золотой | IP67 |
1МПа = 10бар = 10,197кгс/см2
Габаритные и монтажно-присоединительные размеры реле давления KPS
Габаритные размеры реле давления KPS
Модели и коды заказа реле давления KPS для тяжелых условий эксплуатации
Модели и коды заказа стандартных реле давления KPS
| Код при заказе | Модель реле давления | Присоединительные размеры (дюймовая резьба) | Диапазон настройки (уставок), бар | Механический дифференциал (зона возврата), бар |
Максимально допустимое рабочее давление*, бар |
Максимально допустимое испытательное давление**, бар |
| 060-311066 | KPS 31 | G 1/4 | 0 – 2.5 | 0,1 | 6 | 6 |
| 060-310966 | KPS 31 | G 3/8 A | 0 – 2.5 | 0,1 | 6 | 6 |
| 060-310466 | KPS 33 | G 1/4 | 0 – 3.5 | 0,1 | 10 | 10 |
| 060-310366 | KPS 33 | G 3/8 A | 0 – 3.5 | 0,1 | 10 | 10 |
| 060-310566 | KPS 35 | G 1/4 | 0 – 8 | 0.4 – 1.5 | 12 | 12 |
| 060-310066 | KPS 35 | G 3/8 A | 0 – 8 | 0.4 – 1.5 | 12 | 12 |
| 060-310866 | KPS 35 | G 1/4 | 0 – 8 | 0.4 | 12 | 12 |
| 060-310666 | KPS 37 | G 1/4 | 6 –18 | 0.85 – 2.5 | 22 | 27 |
| 060-310166 | KPS 37 | G 3/8 A | 6 –18 | 0.85 – 2.5 | 22 | 27 |
| 060-310766 | KPS 39 | G 1/4 | 10 –35 | 2 – 6 | 45 | 53 |
| 060-310266 | KPS 39 | G 3/8 A | 10 –35 | 2 – 6 | 45 | 53 |
Модели и коды заказа реле давления KPS для сред с высоким давлением и пульсациями
| Код при заказе | Модель реле давления | Присоединительные размеры (дюймовая резьба) | Диапазон настройки (уставок), бар | Механический дифференциал (зона возврата), бар |
Максимально допустимое рабочее давление*, бар |
Максимально допустимое испытательное давление**, бар |
| 060-312066 | KPS 43 | G 1/4 | 0 – 10 | 0.7 – 2.8 | 120 | 180 |
| 060-312166 | KPS 45 | G 1/4 | 4 – 40 | 2.2 – 11 | 120 | 180 |
| 060-312266 | KPS 47 | G 1/4 | 6 — 60 | 3.5 – 17 | 120 | 180 |
*- Максимально допустимое рабочее давление — максимально допустимое давление для безопасной работы системы или любого из ее компонентов.
**- Максимально допустимое испытательное давление — максимально давление, приложенное при проведении испытаний системы или ее компонентов на прочность или утечки.
Диапазон настройки – рабочий диапазон реле, в пределах которого можно производить настройку значения при котором происходит переключение контактов (уставку) и подается сигнал.
Дифференциал (зона возврата) – разность между давлением срабатывания и давлением отключения.
Коды заказа дополнительного оборудования
| Наименование дополнительного оборудования | Характеристики | Количество в коробке | Код при заказе |
| Соединитель с ниппелем | G 3/8 (с ответной частью под пайку) | 5 | 017-436866 |
| Соединитель с ниппелем | G 3/8 (с ответной частью под приварку) | 1 | 017-422966 |
| Переходная муфта | G 3/8 х 7/16 – 20UNF | 5 | 017-420566 |
| Адаптер | G 3/8 х 1/8 – 27NPT | 1 | 060-33466 |
| Адаптер | G 3/8A х ¼ – 18NPT | 1 | 060-33566 |
| Адаптер | G 3/8 х ¼ – 18NPT | 1 | 060-33666 |
| Адаптер | 7/16 — 20UNF х R3/8 | 1 | 060-324066 |
| Ниппель | G1/4A x G3/8A | 060-333266 | |
| G1/4A x M10 x 1 | 060-333866 | ||
| Демпферная катушка | G1/4, длина – 1 м Материал — медь | 1 | 060-007166 |
| Демпферная катушка | G3/8, длина – 1,5 м Материал — медь | 1 | 060-104766 |
| Армированная демпферная катушка | G3/8, длина – 1 м Материал — медь | 1 | 060-333366 |
Форма записи обозначения при заказе реле давления KPS
При выборе нужной модели (см. ниже по тексту примеры подбора) и оформлении заказа на регулятор — датчик-реле давления KPS следует руководствоваться потребностями производства, приведенными выше техническими характеристиками, таблицами моделей и кодов заказа.
Определившись с моделью, укажите при заказе ее код, а также коды необходимых дополнительных принадлежностей (соединителей, ниппелей, демпферных катушек, адаптеров и т.п.).
По отдельному заказу также может быть поставлено другое дополнительное оборудование (см. подробную информацию о дополнительном оборудовании для датчиков-реле (сигнализаторов) давления).
Примеры подбора нужной модели реле (регулятора) давления KPS
Пример 1
Аварийный сигнал нужно дать, когда давление масла в двигателе падает ниже 0.8 бар. Выбираем KPS 31 с рабочим диапазоном от 0 до 2.5 бар.
Минимальное допустимое давление масла 0.8 бар установливаем с помощью настроечного шпинделя. Фиксированное значение дифференциала равно 0.1 бар, то есть аварийный сигнал не отключится до тех пор, пока давление масла не повысится до 0.9 бар.
Пример 2
Аварийный сигнал нужно дать, когда давление в котле превысит 10 бар. Нормальное рабочее давление 9 бар. Выбираем KPS 36 с рабочим диапазоном от 6 до 18 бар. Предельное допустимое давление 10 бар установливаем с помощью настроечного шпинделя. Фиксированное значение дифференциала равно 1 бар, то есть аварийный сигнал не отключится до тех пор, пока давление масла не опустится до 9 бар.
Пример 3
Давление в резервуаре пускового воздуха создается компрессором, управляемым реле KPS и должно находится в пределах от 30 до 36 бар. Выбираем KPS 45 с рабочим диапазоном от 4 до 40 бар. Предельное допустимое давление 10 бар установливаем с помощью настроечного шпинделя. Значение дифференциала 6 бар устанавливается согласно номограмме приблизительно на 2 по шкале настройки дифференциала. Для обеспечения пуска компрессора при падении давления ниже допустимого пускатель подключают к контактам 1 и 2.
Возможные ошибки при оформлении заказа на сигнализаторы — датчики-реле давления KPS Danfoss
При заказе сигнализаторов — датчиков-реле давления KPS Danfoss рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: электроконтактный прессостат для судостроения, морской сигнализатор-регулятор давления, индикатор, детектор, измерительный преобразователь, манометр, тягомер, напоромер, измеритель, регистратор, пневмореле, пневмосигнализатор, данфосс, данфос и т.п.
— неправильные обозначения модели и орфографические ошибки: KPS, KSP, KPC, КПС, КРС (кириллицей, а не латиницей) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: relay, pressure switch KPS, pressure switch for heavy duty, pressure regulator, rele davleniya kps dlya tyazhelyh uslovij ehkspluatatsii, ЛЗЫ (в Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на электроконтактные прессостаты — датчики-реле давления KПС Данфосс, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Дополнительное оборудование для датчиков-реле и сигнализаторов давления
Присоединение к процессу (подвод давления на вход прибора):
Монтажная арматура: отборные устройства(ОУ): бобышки, отводы (в т.ч. петлевые Перкинса)
Импульсные трубки (обычно медная трубка D=6,8,10мм под развальцовку (гайка), пайку (ниппель) или с фитингами)).
Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа).
Переходники (сталь, латунь, нерж.), демпферы (гасители пульсаций гидроударов), охладители (радиаторы), разделители мембранные РМ, соединительные рукава модели 55004.
Комплект монтажных (КМЧ) и присоединительных (КПЧ) частей.
На выходе из прибора:
Вторичные приборы и автоматика, имеющие релейные входы (контроллеры, регуляторы и пр).
Клапана электромагнитные (соленойдные) и запорно-регулирующие КЗР.
Кабель и провода монтажные.
см. подробнее про дополнительное/вспомогательное оборудование ПД
Разрешительная и техническая документация на РД KSP
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации РД KSP, описание типа и методика настройки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (настройки уставок) и допускаемой погрешности на срабатывание и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты и устойчивости;
— монтаж, уплотнения, условия хранения;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика настройки и перенастойки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
Copyright © ТЕПЛОПРИБОР.рф 2015-2023 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт./ред.-ФМВ, ред. ПОМ; соавтор БДХ/РСП, КЦ-М15/П0.
ГК Теплоприбор — производство и поставка КИПиА: Приборы и системы измерения и контроля давления / Датчики-реле / сигнализаторы избыточного давления (напора) и тяги KSP, BCP, ДЕМ-102С, ДЭМ-102Р, РД-1015, РД-2-Х/P, DEM-105C, РД-M, ДН-2,5; ДН-6, ДТ-2,5; ДТ-40 и другие.
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) корабельный датчик-реле давления KSP Danfoss; проверить наличие на складе в Москве (или уточнить срок изготовления).
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы и системы измерения и контроля давления.
Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.
** Дополнительная информация, определения и разъяснения
Коммутационная способность (коммутационная износостойкость контактов) реле характеризуется значением коммутируемой ими мощности, при которой контакты выполняют определенное число коммутаций.
Коммутационная способность контактов, т.е. условия, при которых контакты надежно работают в течение положенного срока службы, зависит, во-первых, от свойств коммутируемой цепи, во-вторых, от длительности прохождения тока через контакт и, в-третьих, — от скорости переключения.
В тех случаях, когда коммутационная способность контактов ключа управления оказывается недостаточной, схема дистанционного управления дополняется контакторами — аппаратами, которые способны коммутировать значительные токи.
Обозначение контактов реле на схемах — SPST и SPDT:
На схемах и на корпусах реле можно найти американские и английские обозначения для контактов следующего вида:
• SPST — single pole, single throw: нормально замкнутый (SPST-NC или А form contact) или нормально разомкнутый (SPST-NO или В form contact) контакт;
• SPDT — single pole, double throw: переключающий контакт (SPDT-C/0 или С-form contact).
Также рекомендуем ознакомиться с дифференциальными сигнализаторами/датчиками-реле (разности, перепада) давления
